超五類4對非屏蔽雙絞線

執行標準

YD/T1019-2013&EIA/TIA 568B.2&ISO/IEC 11801
產品描述

一、產品描述

?  額定溫度：70℃

?  參考標準：YD/T1019-2013&EIA/TIA 568B.2&ISO/IEC 11801

?  導體：優質固態無氧純銅

?  符合RoHS認證的彩色高密度聚乙烯絕緣層

?  撕裂繩

?  符合RoHS認證的環保優質PVC新料

?  包裝：箱裝（305m/箱，紙箱尺寸：36CM x 35.5CM x 21.5CM）

二、產品結構

結構結構UTP
對數4對
AWG24AWG
導體直徑0.50±0.01
單股/多股單股
純銅/鍍錫銅固態純銅
絕緣層絕緣材料HDPE（符合RoHS認證）
絕緣外徑0.9±0.02
線對色譜藍/白藍
桔/白桔
綠/白綠
棕/白棕
十字骨架無
屏蔽層特殊屏蔽材料無
屏蔽材料無
排流線無
外層護套外護套材料優質PVC（符合RoHS認證）
外護套撕裂繩有
總線徑5.1±0.3

























三、適用范圍

?  100 Base-T4

?  100 Base-TX

?  100VG-AnyLAN

?  155Mbps ATM

?  622Mbps ATM

四、機械特性

工作溫度-20℃~70℃
最大承受力110牛頓
拉力 最小彎曲半徑8xO.D
阻燃等級普通

五、電氣特性

單根導體直流電阻，最大值，+20℃Ω/100m≤9.50
線對直流電阻不平衡，最大值，+20℃%≤2
絕緣電阻，最小值，+20℃ DC100V~500VMΩ.KM導體/導體：≥5000
工作電容，最大值，0.8kHz或1kHznF/100m≤5.6
線對時延差nF/100m≤45

六、電氣特性

頻率特性阻抗衰減（20℃）回波損耗近端串音衰減近端串音衰減功率和等電平遠端串音衰減等電平遠端串音衰減功率和相時延時延差
(MHz)(Ω)(dB/100m)(dB)(dB)(dB)(dB/100m)(dB/100m)(ns/100m)(ns/100m)
4100±154.12356.353.3524955245
85.824.551.848.842.942.9547
106.52550.347.34441545
168.22547.244.239.936.9543
209.32545.842.83835542
2510.424.344.341.33633541
31.2511.723.642.939.934.131.1540
62.51721.538.435.428.125.1539
1002220.135.332.32421538
應用說明

?  100 Base-T4

?  100 Base-TX

?  100VG-AnyLAN

?  155Mbps ATM

?  622Mbps ATM

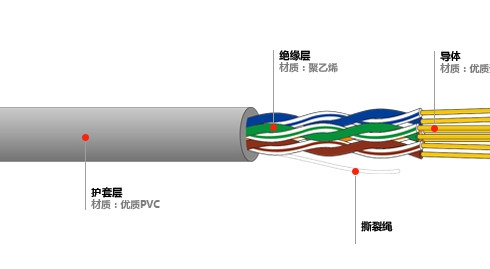

結構示意圖
1-2
