超六類4對屏蔽雙絞線

YD/T1019-2013

一、產品描述

?  參考標準：YD/T1019-2013

?  額定溫度：70℃

?  1、導體：優質固態無氧純銅

?  2、符合RoHS認證的皮泡皮三層共擠聚乙烯絕緣層

?  3、單線對鋁箔屏蔽

?  4、鍍錫銅編織

?  5、符合RoHS認證環保PVC聚氯乙烯護套（根據客戶要求可以做低煙無鹵材料）

?  包裝：盤裝（305m/盤）

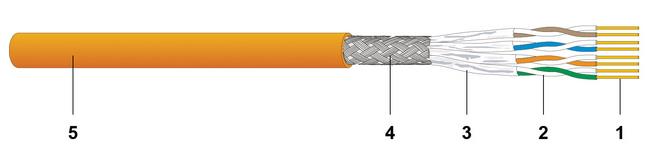

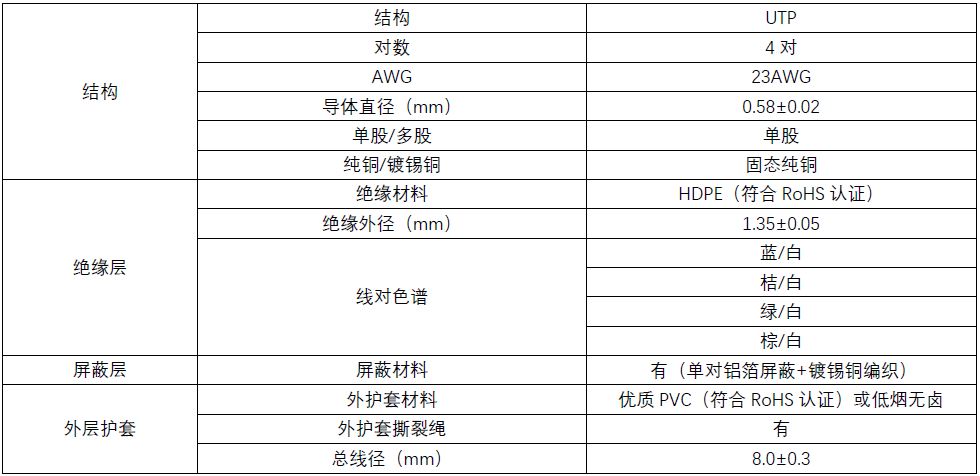

二、產品結構

三、適用范圍

?  100 Base-T4

?  100 Base-TX

?  100VG-AnyLAN

?  1000 Base-T

?  1000 Base-TX

?  155Mbps ATM

?  622Mbps ATM

10G 的系統可滿足 500MHZ 的?  100 Base-T4

?  100 Base-TX

?  100VG-AnyLAN

?  1000 Base-T

?  1000 Base-TX

?  155Mbps ATM

?  622Mbps ATM

帶寬，并可往下兼容所有現有的以太網如 1 0 BASE- T,1 0 0 BASE- T,1 0 0 0 BASE- T 等的應用。采用專業的 PCB電路及端子交叉性能補償設計，使 N EXT 與 RL等關鍵性能參數良好。 因產品接口形式繼續延續了 RJ45 的結構，可以方便的向下兼容到 C6，C5e 等。

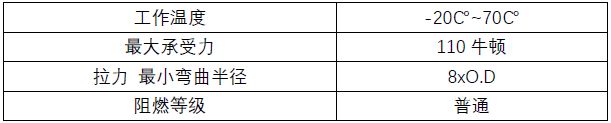

四、機械特性

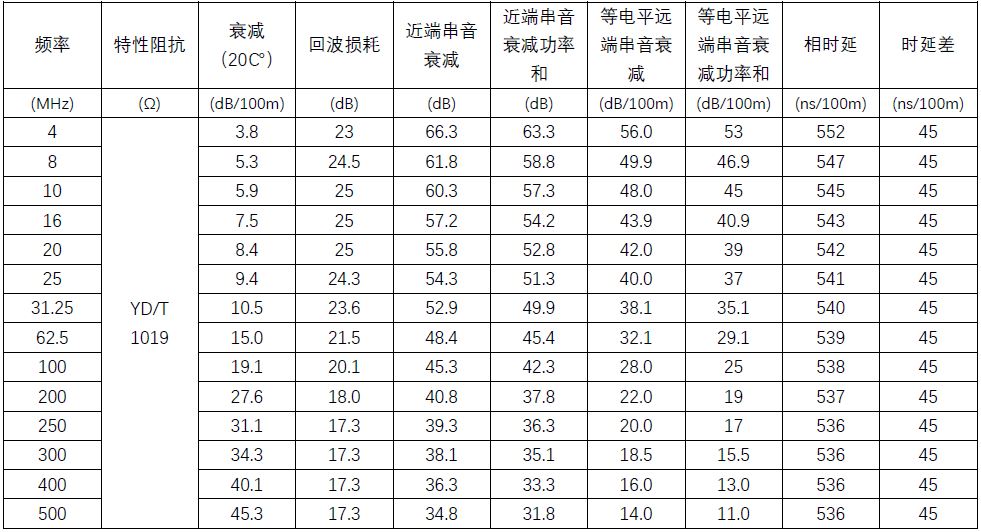

五、電氣特性

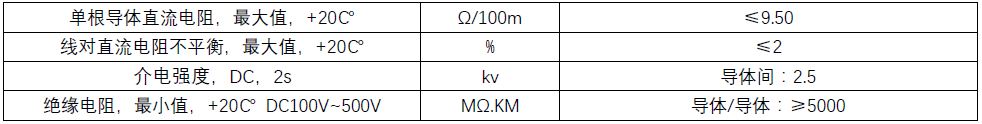

六、電氣特性

?  100 Base-T4

?  100 Base-TX

?  100VG-AnyLAN

?  1000 Base-T

?  1000 Base-TX

?  155Mbps ATM

?  622Mbps ATM

10G 的系統可滿足 500MHZ 的?  100 Base-T4

?  100 Base-TX

?  100VG-AnyLAN

?  1000 Base-T

?  1000 Base-TX

?  155Mbps ATM

?  622Mbps ATM

帶寬，并可往下兼容所有現有的以太網如 1 0 BASE- T,1 0 0 BASE- T,1 0 0 0 BASE- T 等的應用。采用專業的 PCB電路及端子交叉性能補償設計，使 N EXT 與 RL等關鍵性能參數良好。 因產品接口形式繼續延續了 RJ45 的結構，可以方便的向下兼容到 C6，C5e 等。
