鐵路貫通地線

型號

S-DH 35 S-DH 70

執行標準

TB/T 3479-2017《鐵路貫通地線》

產品描述

一、產品名稱及型號規格

序號	產品名稱	代號	具體名稱	規格
1	鐵路貫通地線	S-DH	合金無縫管護套貫通地線	35mm2 70mm2

二、使用特性：

1 電纜的使用環境溫度為－40℃～＋60℃，敷設的環境溫度不低于－10℃。

2 電纜的長期工作溫度應不超過＋70℃。

3 電纜的允許彎曲半徑不小于電纜外徑的15倍。

4 產品所用材料均無毒，不會對環境造成污染。

三、技術特點：

低電阻，機械強度高，彎曲性能好，耐腐蝕、抗沖擊性能強。

應用說明

適用于鐵路信號系統軌道電路區段與電纜同溝敷設的鐵路貫通地線，亦適用于鐵路客運專線綜合接地系統、電氣化鐵路電力牽引回流地線或電氣設備的接地線

產品型號名稱

型號	名稱
S-DH 35	銅合金無縫管護套鐵路貫通地線
S-DH 70	銅合金無縫管護套鐵路貫通地線

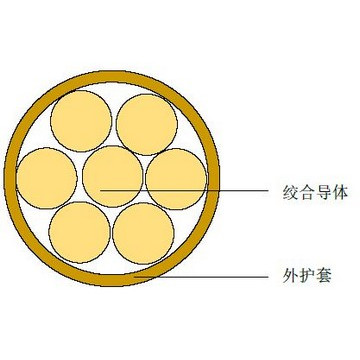

結構示意圖
