屏蔽鎧裝數據電纜

型號	WDZC-RS422-23
執行標準	Q/320584 QAK 063-2021《屏蔽數據電纜》
產品描述	1、本產品屏蔽層采用3層屏蔽，內層屏蔽采用鋁塑復合薄膜+順放泄流導線+銅線編織屏蔽組成，外層屏蔽采用雙層鍍鋅鋼帶間隙繞包，纜芯包帶與屏蔽層之間緊密貼合，有效隔絕助燃物空氣進入電纜內部，提高了電纜的阻燃效果，電纜最小透光率達到了75%~90%之間。同時，由于采用雙鋼帶繞包鎧裝工藝，增強了電纜抗壓性能，使電纜應用范圍更加廣泛。 2、本產品導體最大截面2.5mm2,導體采用軟導體絞合結構，絕緣采用高密度實心聚乙烯絕緣，電纜柔軟度好，防潮性及抗氧化能力強，耐壓強度高，絕緣性能好。 3、纜芯采用預扭和退扭絞合工藝，線對結構穩定、對稱性好，特性阻抗指標具有很好的均勻性和穩定性。
應用說明	阻燃屏蔽鎧裝數據電纜主要適用于PC機與通信工業中串行接口，同時宜適用于傳輸各種控制信號, 直流電壓1000V 及以下傳輸音頻信號，以及固定敷設的鐵路信號和某些自動裝置用傳輸控制線路。

產品型號名稱

型號	名稱
WDZC-RS422-23	銅芯聚乙烯絕緣無鹵低煙阻燃外護套屏蔽鎧裝數據電纜

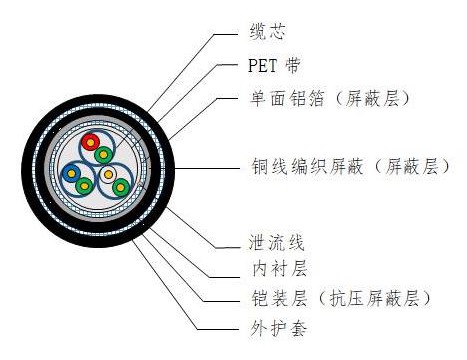

結構示意圖
