鐵路信號電纜

您當前所在位置：產品及解決方案 - 軌道交通 - 產品分類 - 鐵路信號電纜

鐵路計軸電纜

型號

PJZA23        PJZL23
執行標準

Q/320584 QAK 008-2022《鐵路計軸電纜》
產品描述

一、產品名稱及型號規格

PJZA23：綜合護套鐵路計軸電纜電纜

PJZL23：鋁護套鐵路計軸電纜

PJZT23：銅屏蔽鐵路計軸電纜

規格：4、6、8、12、14、16、22、24、26、28、30、32、34、36、38、40、42、44、46、48、50、56


二、技術特點

1、可同時滿足音頻信號與數據信號的傳輸要求；

2、屏蔽性能優異，信號傳輸穩定可靠。


三、使用特性

1、電纜的使用環境溫度為－40℃～＋60℃，敷設的環境溫度不低于－10℃。

2、電纜的長期工作溫度應不超過＋70℃。

3、電纜的允許彎曲半徑：鋁護套電纜應不小于電纜外徑的20倍；綜合護套電纜與銅屏蔽電纜應不小于電纜外徑的15倍。

4、電纜具有良好的屏蔽性能，可用于鐵路電氣化區段或電磁場干擾嚴重的區段。
應用說明

適用于額定電壓交流500V/直流1500V及以下的信號設備用固定敷設列車計軸。其中低頻通信四線組可作為計軸數據傳輸通道，適用于音頻信息（數據信號、模擬信號）的傳輸。信號四線組適用于工頻或直流供電傳輸，也可用于音頻范圍內信息的傳輸。
產品型號名稱
型 號 名 稱
PJZA23

聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路計軸電纜
PJZL23

聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路計軸電纜

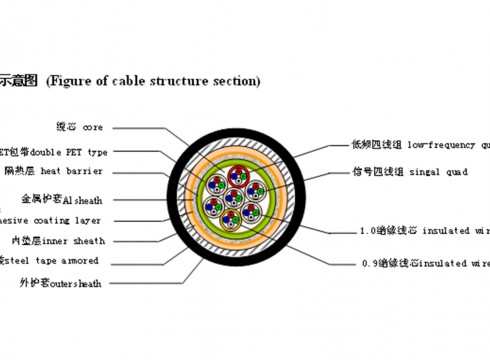

結構示意圖
4
