計算機與儀表電纜

執行標準

GB/T 19666-2005 《阻燃與耐火電線電纜通則》，TICW/06-2009《計算機與儀表電纜》

產品描述

一、產品概述

本產品適用于額定電壓U0/U為300/500V及以下的輸配電線路上。

適用于電子計算機系統、監控回路、自動化控制系統的信號傳輸及檢測儀器、儀表連接用連接線。

二、型號及名稱

型號	中文名稱
DJYPV(DJYJPV)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套銅絲分相屏蔽計算機電纜
DJYVP(DJYJVP)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套銅絲總屏蔽計算機電纜
DJYPVP(DJYJPVP)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套銅絲分相和總屏蔽計算機電纜
DJYVP2(DJYJVP2)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套銅帶總屏蔽計算機電纜
DJYP2V(DJYJP2V)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套銅帶分相屏蔽計算機電纜
DJYP2VP2(DJYJP2VP2)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套銅帶分相和總屏蔽計算機電纜
DJYVP3(DJYJVP3)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套鋁塑復合膜總屏蔽計算機電纜
DJYP3V(DJYJP3V)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套鋁塑復合膜分相屏蔽計算機電纜
DJYP3VP3(DJYJP3VP3)	銅芯聚乙烯（或交聯聚乙烯）絕緣聚氯乙烯護套鋁塑復合膜分相和總屏蔽計算機電纜

三、使用特性

1 額定電壓U0/U為300/500V。

2 電纜導體長期允許最高工作溫度為90℃。

3 電纜運行最低環境溫度0℃。

4 最小彎曲半徑為電纜外徑的6倍。

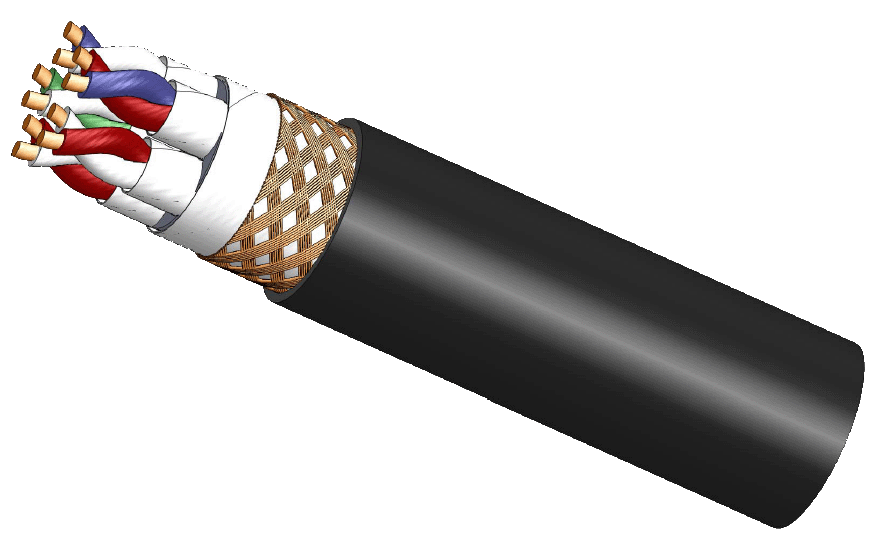

四、典型結構圖

1副本

五、技術參數

1、導體電阻、標稱厚度、顏色

2、技術性能

序號	項目			單位	標準值
序號	項目			單位	聚乙烯	聚氯乙烯	聚烯烴
1	電性能		電壓試驗，AC 1.5kV，5min	——	不擊穿
2	物理機械性能	絕緣	老化前抗張強度不小于	N/mm2	12.5	12.5	9.0
			老化前后抗張強度變化率不超過	%	±25	±25	±30
			老化前斷裂伸長率不小于	%	150	150	125
			老化后斷裂伸長率不小于	%	-	150	100
			老化前后斷裂伸長率變化率不超過	%	±25	±25	±40
3		外護套	老化前抗張強度不小于	N/mm2	12.5	12.5	9.0
			老化后抗張強度不小于	N/mm2	12.5	12.5	7.0
			老化前后抗張強度變化率不超過	%	±25	±25	±30
			老化前斷裂伸長率不小于	%	150	150	125
			老化后斷裂伸長率不小于	%	-	150	110
			老化前后斷裂伸長率變化率不超過	%	±25	±25	±30
4	阻燃性能	ZA	通過GB/T 18380.33中規定的A類成束燃燒試驗；試樣炭化部分高度不大于	m	2.5
		ZB	通過GB/T 18380.34中規定的A類成束燃燒試驗；試樣炭化部分高度不大于	m	2.5
		ZC	通過GB/T 18380.35中規定的A類成束燃燒試驗；試樣炭化部分高度不大于	m	2.5

應用說明

本產品適用于額定電壓U0/U為300/500V及以下的輸配電線路上。

適用于電子計算機系統、監控回路、自動化控制系統的信號傳輸及檢測儀器、儀表連接用連接線。
