中壓電力電纜

執行標準

GB/T 3956-2008《電纜的導體》、GB/T 12706.2-2008《額定電壓6kV（Um=7.2kV）和30kV（Um=36kV）電纜》、 GB/T 12706.3-2008《額定電壓35kV（Um=40.5kV）電纜》、GB/T 19666-2005《阻燃和耐火電線電纜通則》

產品描述

一、產品概述

本技術規范書適用于35kV及以下電力電纜，它提出了該電纜的功能設計、結構、性能、安裝和試驗等方面的技術要求。適用于室內、隧道、電纜溝內或直埋地下。

二、型號及名稱

YJ（L）V	銅芯(鋁芯)交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJ(L)V22	銅芯（鋁芯）交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
Z(A、B、C、R)-YJ（L）V	銅芯(鋁芯)交聯聚乙烯絕緣阻燃聚氯乙烯護套電力電纜
Z(A、B、C、R)-YJ（L）V22	銅芯(鋁芯)交聯聚乙烯絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜
YJ(L)V62	銅芯（鋁芯）交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
Z(A、B、C、R)-YJ（L）V62	銅芯(鋁芯)交聯聚乙烯絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜
WDZ(A、B、C、R)-YJ(L)V23	銅芯（鋁芯）交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套電力電纜
WDZ(A、B、C、R)-YJ(L)V	銅芯（鋁芯）交聯聚乙烯絕緣聚烯烴護套電力電纜
WDZ(A、B、C、R)-YJ(L)V63	銅芯（鋁芯）交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套電力電纜
YJ(L)V32	銅芯（鋁芯）交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜
Z(A、B、C、R)-YJ（L）V32	銅芯(鋁芯)交聯聚乙烯絕緣鋼絲鎧裝阻燃聚氯乙烯護套電力電纜
WDZ(A、B、C、R)-YJ(L)V33	銅芯（鋁芯）交聯聚乙烯絕緣鋼絲鎧裝聚烯烴護套電力電纜

三、使用特性

1、額定電壓U0/U為：3.6/6 kv ；6/6 kv； 6/10 kv；8.7/10kv；8.7/15kv；12/20kv；18/30kv；21/35kv；26/35kv。

2、電纜導體允許的最高溫度

絕緣料	導體截面（mm2）	導體最高溫度 ℃
		正常運行	短路（最長持續5s）
交聯聚乙烯	25-500	90	250

3、電纜安裝的最低溫度為0℃。

4、電纜最小彎曲半徑

項目	單芯電纜		多芯電纜
	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時的電纜最小彎曲半徑	20D	15D	15D	12D
靠近連接盒和終端的電纜最小彎曲半徑（但彎曲要小心控制，如采用成型導板）	15D	12D	12D	10D
備注：D為電纜外徑

5、電纜的敷設方式

非鎧裝電纜適用于室內、隧道、電纜溝內，

鎧裝電纜適用于室內、隧道、電纜溝內或直埋地下。

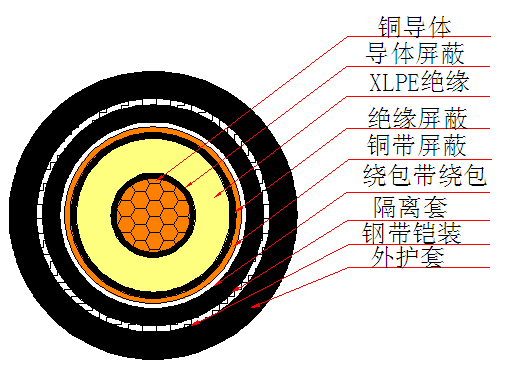

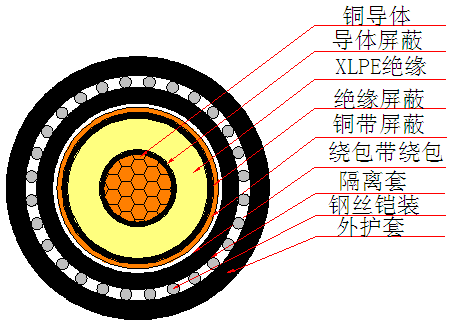

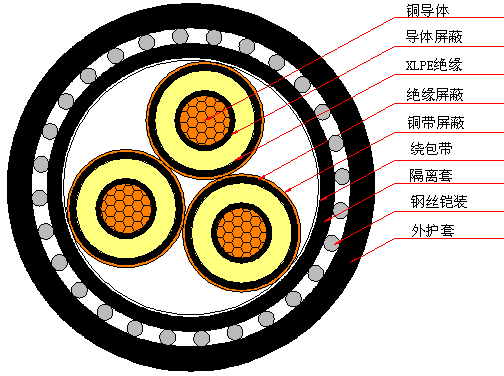

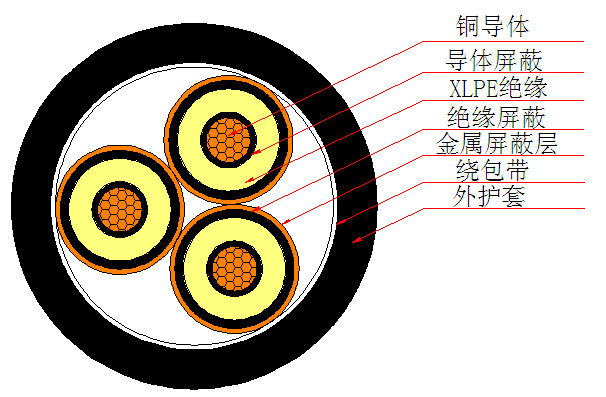

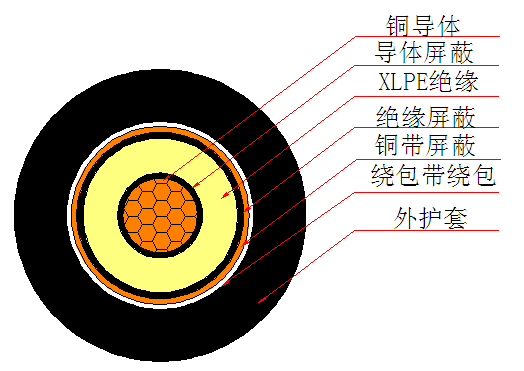

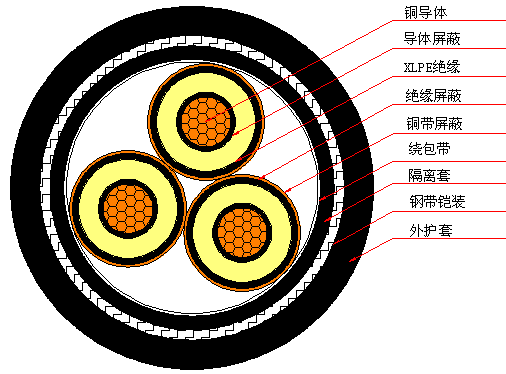

四、典型結構圖

五、技術參數

1、電力電纜導體電阻

標稱截面/mm2	銅導體電阻（Ω/km）
25	0.727
35	0.524
50	0.387
70	0.268
95	0.193
120	0.153
150	0.124
185	0.0991
240	0.0754
300	0.0601
400	0.0470
500	0.0366

2、電纜導體屏蔽、絕緣、絕緣屏蔽厚度

電壓等級kV	絕緣標稱厚度mm
3.6/6	2.5
6/6	3.4
8.7/10（15）	4.5
12/20	5.5
18/30	8.0
21/35	9.3
26/35	10.5
